今天為大家介紹激光系統中的一個輔助元器件：PID電路。

PID電路是什么意思？

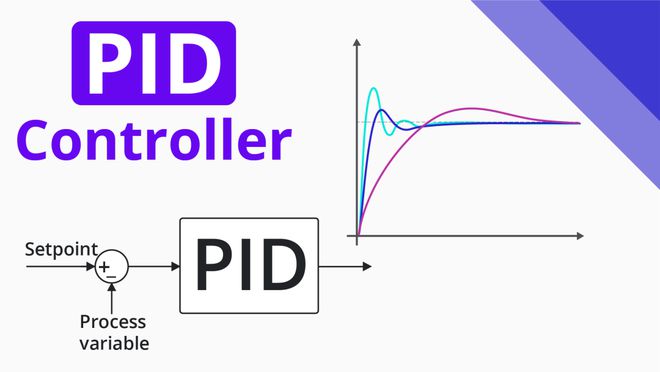

PID電路是基于PID控制器原理設計的電路，用于實現對系統的自動控制。PID是比例-積分-微分（Proportional-Integral-Derivative）三個單詞的首字母縮寫，它是一種線性控制器，廣泛應用于工業控制領域，用來調節溫度、速度、位置等參數，以達到期望的設定值或跟蹤目標。

PID控制器通過計算當前值與目標值之間的誤差，并根據以下三項規則調整輸出：

比例（P）：直接與誤差成正比，提供快速響應。

積分（I）：累積過去的誤差，用以消除穩態誤差，提高控制精度。

微分（D）：基于誤差的變化率，預測未來的趨勢，從而提前調整，減少超調和振蕩。

PID控制器通過調整這三個參數的比例系數（Kp）、積分時間常數（Ki）和微分時間常數（Kd），可以優化控制性能，使被控對象能夠快速準確地響應設定值的變化，同時保持穩定。

在實際應用中，PID電路可能由模擬電子元件如運算放大器、電阻、電容等構建，也可能是在數字系統中通過軟件算法實現。隨著技術的發展，越來越多的PID控制是通過微處理器或者專門的控制芯片來完成的。

PID電路的原理

PID電路的原理基于反饋控制理論，它通過連續調整輸出來最小化設定值（期望值）與過程變量（實際測量值）之間的誤差。PID控制器的工作機制是將誤差信號按照比例（P）、積分（I）、微分（D）三個部分進行處理，并將這三個部分的結果相加后作為控制信號輸出。

PID電路的作用

PID電路的主要作用是在自動控制系統中實現精準控制，確保系統的輸出能夠快速、準確地響應設定值（期望值）的變化，并維持在該設定值附近。

具體來說，PID電路有以下幾個關鍵作用：

誤差最小化：PID控制器通過不斷調整其輸出來最小化過程變量與設定值之間的差異。它能有效地處理動態變化的系統，即使存在外部干擾或內部參數變化。

穩定性提升：通過適當調整比例、積分和微分三個參數，PID控制器可以幫助穩定系統，避免由于過調或振蕩導致的不穩定現象。

提高響應速度：PID控制可以優化系統的瞬態響應，使系統更快地達到新的設定點，同時盡量減少超調和振蕩。

消除穩態誤差：積分部分特別有助于消除長期存在的小誤差，從而保證了高精度的控制效果。

適應性：PID控制器具有一定的靈活性，可以通過調整P、I、D參數來適應不同特性的系統，使得同一套控制邏輯可以在多種應用場景下使用。

抗干擾能力：合理的PID參數設置可以使系統對噪聲和其他外界干擾有更好的抵抗力，保持穩定的性能。

簡化復雜控制問題：對于一些復雜的非線性或時變系統，雖然PID不是最優解，但它提供了一個簡單而有效的解決方案，尤其當精確度要求不是極端苛刻的時候。

PID電路在激光系統中的應用

在激光系統中，PID電路的應用主要體現在對激光輸出功率、頻率穩定性、溫度控制以及其他關鍵參數的精確控制上。

激光功率控制：

激光器通常需要保持穩定的輸出功率，特別是在材料加工（如切割、焊接）、醫療手術、以及科研實驗等領域。PID控制器通過監測實際輸出功率并與設定值進行比較，自動調整驅動電流或泵浦源的能量，以確保輸出功率的穩定性和精度。

頻率穩定性：

對于一些高精度的應用，例如激光干涉測量或光學通信，激光頻率的穩定性至關重要。PID電路可以幫助維持激光頻率在一個非常窄的范圍內，通過反饋機制補償由于環境變化或內部波動引起的頻率漂移。

溫度控制：

激光二極管和某些類型的固態激光器對工作溫度非常敏感，溫度的變化會影響激光的波長、功率輸出和效率。采用PID溫控系統可以實現對激光器冷卻系統的精準控制，保證激光器在最佳溫度下工作，從而提高激光性能和壽命。

諧振腔調節：

在可調諧激光器中，PID控制器可以用于調整諧振腔內的反射鏡位置，以精確控制激光波長。這種情況下，PID控制系統會根據檢測到的波長誤差來微調機械部件的位置。

模式鎖定：

在超快激光器中，PID控制有助于保持脈沖序列的時間間隔恒定，這對于產生高度穩定的飛秒級脈沖非常重要。

相位鎖定：

在涉及多束激光干涉的應用中，如量子信息處理或精密測量，PID控制器可以用來同步不同激光束之間的相位關系，確保干涉圖樣的穩定性和一致性。

自動增益控制 (AGC)：

在接收端，PID電路可用于自動調整放大器的增益，以適應信號強度的變化，這在光纖通信和其他遠程傳感應用中尤為重要。

PID電路是激光系統中的一個重要組成部分，對于保持激光系統的穩定高效發揮著重要作用。
